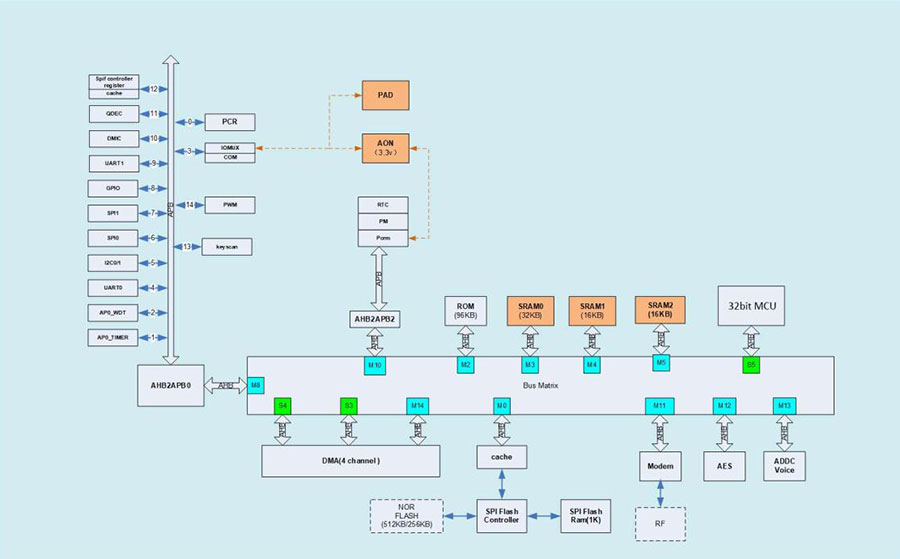

JS-BH66采用高性能蓝牙BLE芯片专为无线数据传输而设计,该芯片是一款高集成度低功耗Soc的32位处理器。芯片集成高性能RF收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。
● 完成遵从蓝牙BLE(Bluetooth low engery)规范
● 内置PCB射频天线
U9彩票799cc ● 256KB系统闪存, 64KB SRAM空间
U9彩票799cc ● 工作电压范围1.8~ 3.6V
● 发射功率可达10dB

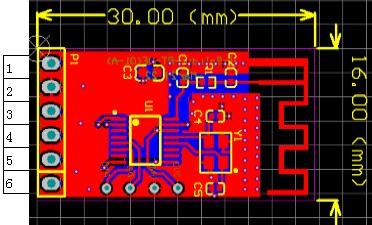

● 模块尺寸30.00*16.00
U9彩票799cc 智能家居、穿戴设备、智能电子秤、蓝牙透传产品
| | Min | Max |
| 工作温度 | -40℃ | U9彩票799cc 85℃ |
| 工作电压 | 1.8V | 3.6V |
| U9彩票799cc 工作频段 | U9彩票799cc 2400MHz | U9彩票799cc 2483.5MHz |
| U9彩票799cc RF功率 | U9彩票799cc -20dB | U9彩票799cc +10dB |
下面数据是在功率设置在0dB状态下广播期间功耗测试, 测试方法在电源电路中串入10欧电阻，对电阻两端进行电压采样。
| | U9彩票799cc 广播模式 |
| RX/TX峰值电流 | 8mA/8.6mA |
| 50ms | 900uA |
| U9彩票799cc 100ms | 500uA |
| 250ms | 210uA |
| 500ms | 100uA |
| U9彩票799cc 1000ms | 46uA |
| U9彩票799cc 管脚号 | 名称 | U9彩票799cc 功能描述 |
| 1 | VCC | +3.3V电源 |
| 2 | GND | 地 |
| 3 | RX | U9彩票799cc RX 数据输出 |
| 4 | U9彩票799cc TX | TX 数据输入 |
| 5 | WEKUP | 休眠换醒控制（0：换醒，1：休眠） |
| 6 | IND | U9彩票799cc 蓝牙状态指示（0：未连接， 1：已连接） |
