电子血压计原理是采用示波法。血压通常是由收缩压力(最高压力)和舒张压力(最低血压)如120/80mmHg来表示. 血压计是由气泵、臂（腕）带及压力感应器等部件组成。测量部位是上臂或腕部的动脉压力。
U9彩票799cc 工作原理：由气泵将臂（腕）带加压至足以切断动脉血流，然后缓缓放气。当臂（腕）带的的压力与心脏收缩压力相等时，血液将通过臂（腕）带，此时便能听到血液流过的声响。当血液流通那一瞬间的压力值,称之为收缩压力（最高血压）；继续放气，直至听不到血液流过的声响，这是因为血液可以在动脉血管中自由流过。当声音消失的那一瞬间的压力称之为舒张压力（最低血压）。将其最高血压值与最低血压值记录下来，用120/80mmHg方式表示。

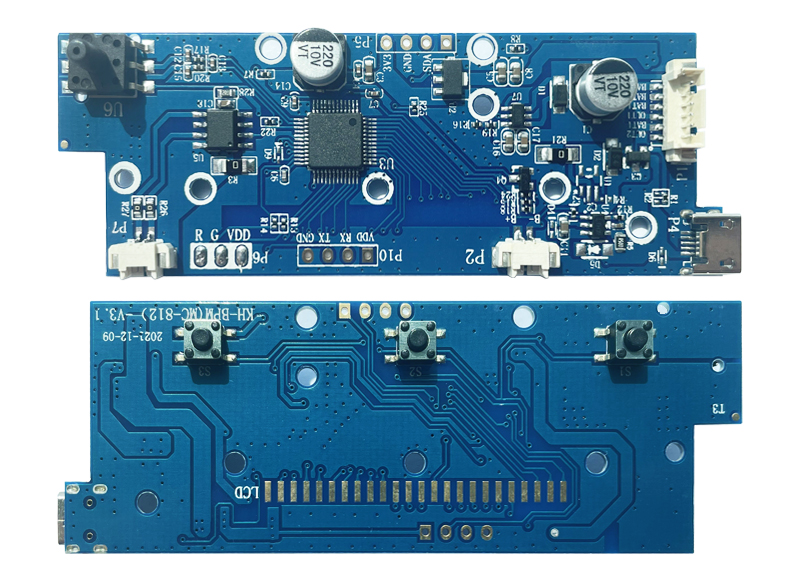

我司研发的SDI5229TS芯片内置3通道24位Sigma-Delta高精度低电压24位ADC、4COM*20SEG液晶驱动、30K 字节 Flash、768 字节RAM等外设，能够满足额血压计方案的数据采集、数据存储以及数据显示的要求。
压力传感器：MPS20N系列表压传感器

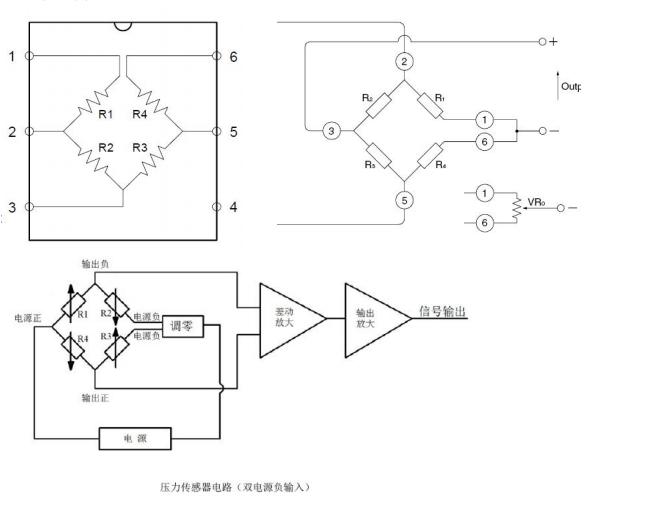

参考电路：

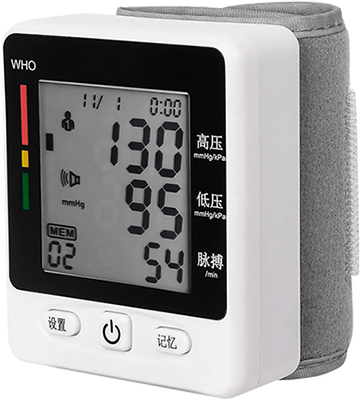

实物图：
电气参数：
|
参数 |
典型值 |
|
U9彩票799cc 恒压供电 |
5V |
|
U9彩票799cc 恒流供电 |
U9彩票799cc 1mA |
|
量程 |
40KPa |
|
桥臂电阻 |
5kΩ |
|
U9彩票799cc 零点输出范围 |
U9彩票799cc 0mV |
|
U9彩票799cc 满量程输出范围20KPa |
50mV |
|
零点输出温度系数 |
U9彩票799cc 0.5%FS/℃ |
● 测量范围：0mmHg-290mmHg
● 测量分度：1mmHg
● 测量精度：静态压力±3mmHg,脉搏5%
● 2用户32组测量记录存储
● 电量显示功能
● 语音播报功能
● 高压报警功能
● 液晶+背光显示
● 无操作自动关机功能
● 按键开机/测量
