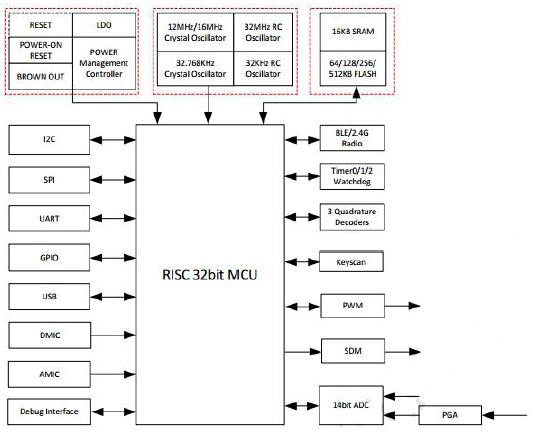

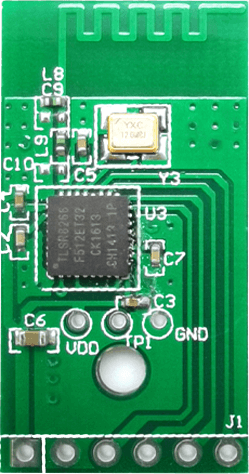

U9彩票799cc JS-B866 采用高性能芯片TSLR8266 专为无线数据传输而设计,该芯片是一款高集成度的的蓝牙4.0 低功耗Soc收发器。芯片集成高性能RF 收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。
● 完成遵从蓝牙BLE(Bluetooth low engery)5.0规范
● 内置PCB射频天线
U9彩票799cc ● 512KB可编程FLASH, 32KB RAM空间
● 工作电压范围2.7~ 3.6V
U9彩票799cc ● 0dB模式下传输距离可达20米

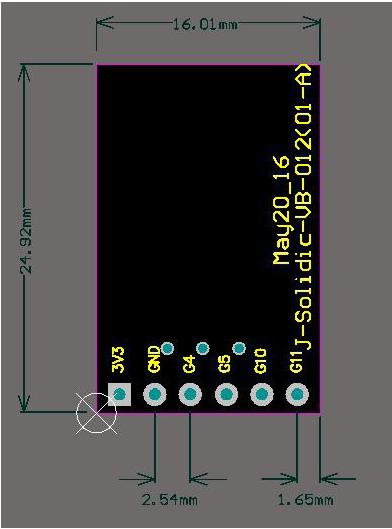

U9彩票799cc ● 模块尺寸30.60*15.61mm
智能家居、穿戴设备、智能电子秤、蓝牙透传产品
| | 最小值 | U9彩票799cc 最大值 |
| 工作温度 | -40℃ | 85℃ |
| 工作电压 | 2.7V | 3.6V |
| 工作频段 | 2400MHz | U9彩票799cc 2483.5MHz |
| RF功率 | | +7dB |
下面数据是在功率设置在0dB状态下广播期间功耗, 测试方法在电源电路中串入10欧电阻，对电阻两端进行电压采样。
| | 广播模式 |
| RX/TX峰值电流 | 13mA/13mA |
| 30ms | U9彩票799cc 164uA |
| 40ms | 123uA |
| U9彩票799cc 100ms | 67uA |
| 400ms | 27uA |
| U9彩票799cc 1000ms | U9彩票799cc 19uA |
| 管脚标号 | U9彩票799cc 名称 | 功能描述 |
| U9彩票799cc 3V3 | VCC | +3.3V电源 |
| GND | U9彩票799cc GND | 地 |
| G4 | RX | U9彩票799cc RX 数据输出 |
| G5 | TX | U9彩票799cc TX 数据输入 |
| G10 | WEKUP | U9彩票799cc 休眠换醒控制（1：换醒，0：休眠） |
| U9彩票799cc G11 | U9彩票799cc IND | 蓝牙状态指示（0：未连接， 1：已连接） |
