方案简介

此酒精检测仪方案采用SDI5209PSS-X2芯片，是一款内部集成了高精度24位Sigma-Delta结构 ADC的MCU，还具16位PWM和8位SAR结构的ADC。MCU控制PWM来调整加载到酒精浓度传感器上的电压，然后通过24位ADC采集传感器的输出信号，经过算法处理后可得到相应酒精浓度。

功能说明

U9彩票799cc 采用高精度24bitADC精准测量

U9彩票799cc 三色指示灯智能显示 绿色正常 黄色警高 红色危险

当测得酒精浓度＜ 0.2 g/l 显示绿色指示灯

U9彩票799cc 当测得酒精浓度≥ 0.2 g/l 且＜ 0.8 g/l显示绿色指示灯 蜂鸣器报警

当测得酒精浓度≥ 0.8 g/l 显示红色指示灯 蜂鸣器急促报警

自动休眠 功耗低

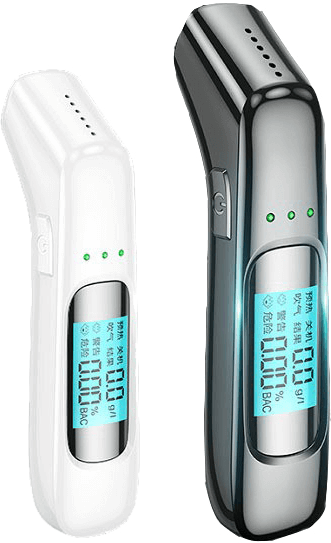

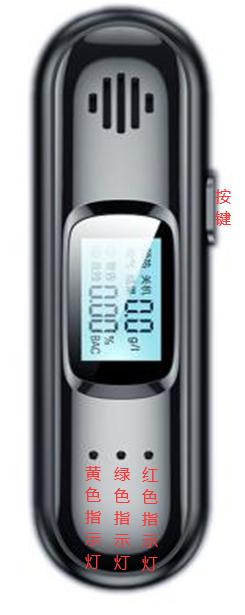

指示灯、按键分布图

操作说明

1：酒精浓度校准说明:

两点酒精浓度校准: 0.2g/l、0.8g/l；

U9彩票799cc 烧录程序后“首次”开机，进入酒精浓度第一点校准程序显示“预热”字符和“-”并等待10S后显示“吹气”和“00”。

将酒精检测仪对准“0.2g/l”酒精浓度校准仪器，酒精检测仪识别到传感器数据变化后将自动校准。

等待第一点“0.2g/l”酒精浓度校准好后机器会关机，此时将酒精检测仪拿开放置无酒精浓度环境中静置十五分钟等待传感器恢复。

U9彩票799cc 在第一点校准静置十五分钟后按住“按键”开机，进入酒精浓度第二点校准程序显示“预热”字符和“-”并等待10S后显示“吹气”和“00”。

U9彩票799cc 将酒精检测仪对准“0.8g/l”酒精浓度校准仪器，酒精检测仪识别到传感器数据变化后将自动校准。

等待第二点“0.8g/l”酒精浓度校准好后机器会关机，此时将酒精检测仪拿开放置无酒精浓度环境中静置十五分钟后即可进行测量。

2：酒精检测仪使用方法：

2.1预热

U9彩票799cc 1：按住按键，听到“滴”声后，酒精检测仪会启动屏幕全显。

U9彩票799cc 2：“预热”字符出现在显示屏上，数字从10到00倒计时显示预热完成时间。

注意：

U9彩票799cc 如果长时间没有使用传感器表面会出现氧化，在测试酒精浓度前用户需要

U9彩票799cc 多预热几次产品，再进行酒精测试。

U9彩票799cc 2.2测试方法

1：“预热”完成后，进入“吹气”状态，显示屏显示“吹气”字符仪器并进入

U9彩票799cc 吹气倒计时10S程序。

2：在吹气倒计时10S内的任意时间吹气，酒精检测仪感应到气体后，机器再倒

计时5秒，蜂鸣器“滴”一声后停止吹气。

3：显示结果。

4：显示结果后15S进行关机。

U9彩票799cc 2.3显示结果说明

U9彩票799cc 1：饮酒驾车：是指机动车驾驶人血液中酒精浓度含量大于等于20mg/100mL并

U9彩票799cc 且小于80mg/100mL。

2：醉酒驾车：是指机动车驾驶人血液中酒精浓度含量大于等于80mg/100Ml。

参数说明
