JS-R297为第三代2.4G无线模组（红色），其工作在通用频段2400~2483MHz范围内，该模组集成射频收发，支持三种不同的传输数率250Kbps、1Mbps、2Mbps。操作简单，可用微控制器SPI接口控制模组工作及通信
SPI接口，数据IO电压范围：2.2~3.3V

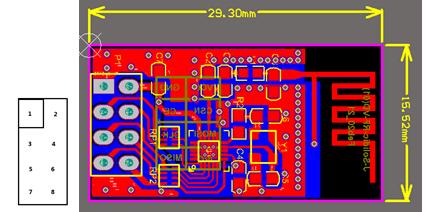

| 引脚序号 | 引脚定义 |
| 1 | U9彩票799cc GND |
| 2 | U9彩票799cc VCC 电压范围2.2~3.3V |
| 3 | CE 开启信号，激活TX或者RX功能 |
| 4 | U9彩票799cc CSN SPI片选信号 |
| 5 | U9彩票799cc CLK SPI时钟信号 |
| 6 | MOSI SPI输入信号 |
| 7 | MISO SPI 输出信号 |
| 8 | IRQ 中断引脚，低电平有效 |
● 工作电压支持1.9~3.6V
● 通信数率支持250Kbps、1Mbps、2Mbps
● SPI最高速率可达8Mbps
U9彩票799cc ● 支持长度为32、64字节
U9彩票799cc ● 支持自动应答、自动重传
◆ 无线遥控
◆ 有源无线标签
◆ 智能家居及安防系统
◆ 工业传感器及无线工控设备
