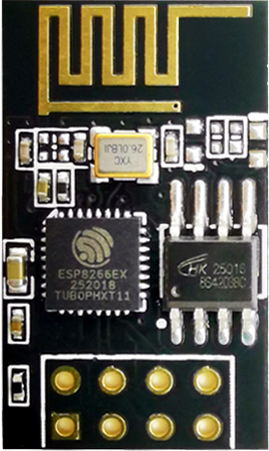

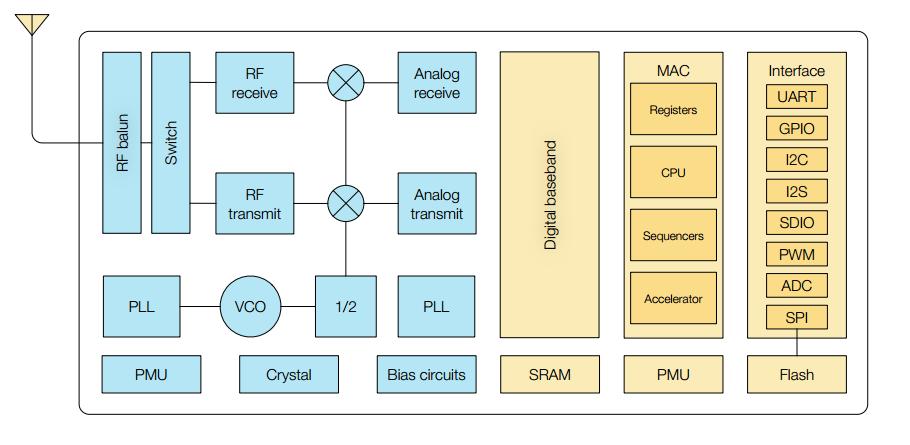

JS-W01S模块是采用上海乐鑫高性能芯片ESP8266EX 而设计，该芯片是一款高度集成的WIFI Soc 解决方案,其内部集成了天线开关、射频balun、功耗放大器、低噪放大器、过滤器和电源管理。 具有低功耗、高稳定性和丰富的外设。
U9彩票799cc ● 支持802.11b/g/h
● 2个WIFI接口，Station 模式/SoftAP模式
● 支持802.11n(2.4GHz)
U9彩票799cc ● 支持CCMP、TKIP、WAPI、WEP
● WMM
● 支持MIMO 1×1和2×1、STBC、0.4us保护间隔
U9彩票799cc ● 支持分时接收功能
| | U9彩票799cc Min | U9彩票799cc Max |
| 工作温度 | U9彩票799cc -40℃ | 125℃ |
| U9彩票799cc 工作电压 | 3.0V | 3.6V |
| 工作频段 | 2400MHz | 2483.5MHz |
| 发射功率 | 802.11 n: +14dBm U9彩票799cc 802.11 g: +17dBm U9彩票799cc 802.11 b: +20dBm | |

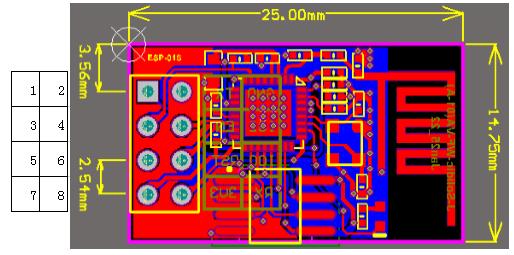

| U9彩票799cc 管脚号 | U9彩票799cc 名称 | 描述 |
| 1 | U9彩票799cc TX | 串口数据输出 |
| 2 | GND | 地 |
| 3 | EN | 模组使能脚，高电平使能 |
| 4 | IO2 | U9彩票799cc 普通IO2口 |
| 5 | IO16 | 普通IO16口 |
| 6 | IO00 | 普通IO00口，下载固件时拉低 |
| 7 | VCC | 3.3V电源正 |
| 8 | RX | 串口数据输入 |
