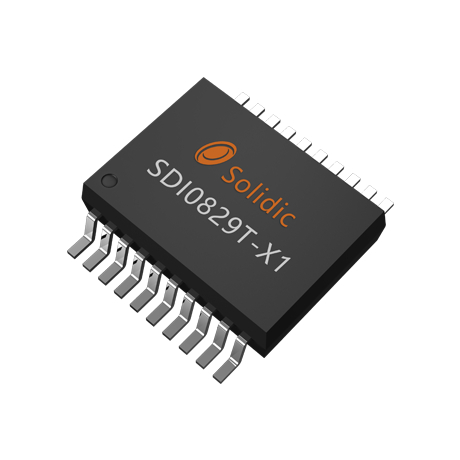

SDI0829T-X1

24位ADC-SDI0829系列是一款24位无失码的高分辨率低电压模数转换器。低电压特性确保SDI0829能在1.5V电源电压下依然能保持高精度和很强的抗干扰性能，适合用在各种低功耗的方案中。

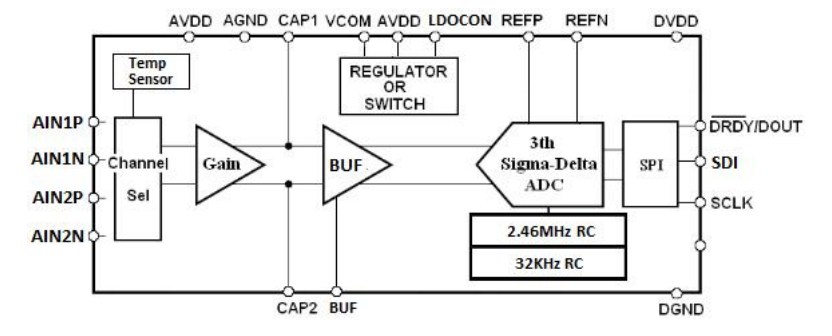

SDI0829 系列内部采用3 阶Sigma-Delta 结构，内部集成2 倍-2048 倍增益，可方便的应用到各类微弱信号测量系统中，如：电子秤、数字压力传感器、血压计等。
24位ADC-SDI0829 系列内部有三个通道，其中有一个通道连接内置温度传感器。可以方便的测量温度。
SDI0829 系列提供参考源输出（VCOM 输出1.5V），亦可做简单的控制开关使用（VCOM输出AVDD）。通过VCOM，可对外部传感器进行供电，以及进行方便的省电关断。
SDI0829 系列内部集成（2-2048）倍增益放大器。当VREFP=3.3V（PGA = 128 倍）时，具有20.7 位有效位（ENBO），等效输入噪声为15nV；
24位ADC-SDI0829 系列通过SDI 管脚，对芯片进行配置。

在线询价在线询价

产品描述资料下载样品申请

产品描述

产品特性

24位分辨率（无失码）
20.7位有效位
(ENBO 128倍放大、10Hz输出、3.0V)
18.2位不动码
(ENBO 128倍放大、10Hz输出、3.0V)
内部集成可编程增益：
2、4、8、16、32、128、256、1024、2048倍
输出码率可选（Hz）：
0.625、1.25、2.5、5、10、20(默认)、
40、80、160、320、640、1280、2560、5120
内部参考电压输出：
VCOM可输出1.5V，或AVDD
三路差分输入通道（其中第三通道为内部温度传感器）
采用SPI数据输出接口（2线或者3线）
低工作电压：1.5v – 3.0v

休眠功耗：最低< 0.1uA
